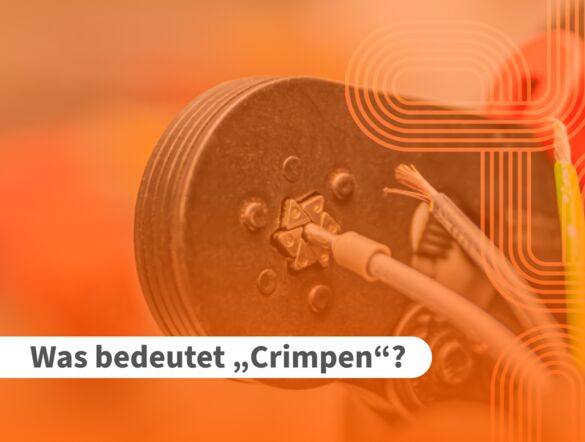

Was bedeutet „Crimpen“?
Crimpen ist eine wichtige Technik in der Elektrotechnik und Elektronik, die verwendet wird, um Kabel und Drähte sicher mit Steckverbindern zu verbinden. Diese Methode findet in zahlreichen Anwendungen Einsatz, von der Herstellung von Elektronikgeräten bis zur Installation von elektrischen Systemen in Fahrzeugen und Gebäuden.
Das Verfahren ist bekannt für seine Zuverlässigkeit und Langlebigkeit, da es eine feste mechanische Verbindung ohne die Notwendigkeit von Löten oder Schweißen schafft. In diesem Artikel erfahren Sie, was Crimpen genau bedeutet, welche Arten des Crimpens es gibt, welche Werkzeuge dafür benötigt werden, wer von dieser Technik profitieren kann und warum das Löten möglicherweise doch die bessere Option darstellt.
Was genau versteht man unter Crimpen?
Crimpen bezeichnet den Vorgang, bei dem Kabel durch mechanisches Verpressen fest mit einem Steckverbinder verbunden wird. Dieser Prozess sorgt für eine stabile und dauerhafte elektrische und mechanische Verbindung zwischen dem Kabel und dem Verbinder.

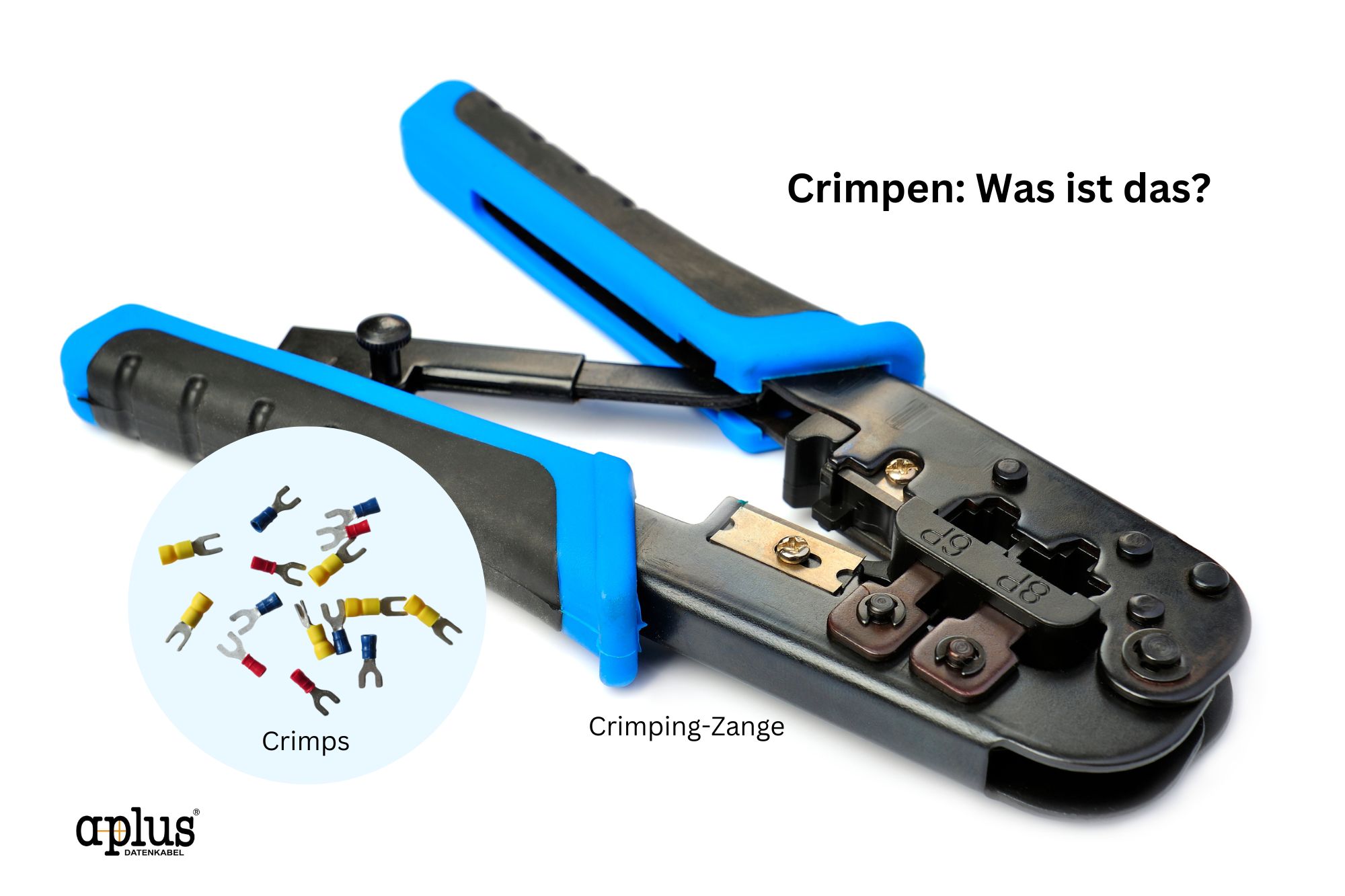

Das Crimpen erfolgt in der Regel mit einem speziellen Werkzeug, der sogenannten Crimpzange, die dafür sorgt, dass der Verbinder fest um das Kabelmaterial gepresst wird.
Crimpen Schritt-für-Schritt erklärt
Schritt 1: Vorbereitung des Kabels
Zunächst müssen Sie die Isolierung des Kabels entfernen, sodass die blanken Leiterdrähte freigelegt werden. Es ist wichtig, darauf zu achten, dass keine Drähte beschädigt werden.
Schritt 2: Einführung in den Verbinder
Die freigelegten Leiterdrähte werden dann in den Crimpverbinder (Crimp) eingeführt. Der Verbinder kann eine Aderendhülse, ein Stecker oder eine Buchse sein, die speziell für das Crimpen entwickelt wurde.
Schritt 3: Verpressen mit der Crimpzange
Der Verbinder mit den eingeführten Drähten wird in die Crimpzange gelegt und die Zange wird zusammengedrückt. Dies führt zu einer mechanischen Verformung des Verbinders, wodurch die Drähte fest im Verbinder gehalten werden. Die Crimpzange übt den notwendigen Druck aus, um eine dauerhafte Verbindung zu gewährleisten.
Vorteile des Crimpens
- Crimpverbindungen sind sehr zuverlässig und widerstandsfähig gegen Vibrationen und mechanische Belastungen, was sie ideal für Anwendungen in Fahrzeugen und Maschinen macht.
- Crimpen bietet eine hohe Wiederholgenauigkeit, was in der Massenproduktion von Vorteil ist.
- Das Crimpen ist schnell und effizient, insbesondere im Vergleich zum Löten.
Welche Arten des Crimpens gibt es?
Durch die verschiedenen Arten des Crimpens können spezifische Anforderungen und Anwendungsfälle optimal bedient werden. Jede Methode hat ihre eigenen Vorteile und eignet sich für unterschiedliche Kabeltypen, Anwendungen und Industrien:
Hexagonales Crimpen
| Beschreibung | Anwendung |
|---|---|
| Beim hexagonalen Crimpen wird der Verbinder in einer sechseckigen Form verpresst. Diese Methode sorgt für eine gleichmäßige Verteilung des Drucks auf das Kabel und den Verbinder, was eine sehr stabile und langlebige Verbindung gewährleistet. verpresst. Diese Methode sorgt für eine gleichmäßige Verteilung des Drucks auf das Kabel und den Verbinder, was eine sehr stabile und langlebige Verbindung gewährleistet. | Hexagonales Crimpen wird häufig in der Automobil- und Luftfahrtindustrie eingesetzt, wo hohe Anforderungen an die Zuverlässigkeit und Belastbarkeit der Verbindungen bestehen. |
Vierkant-Crimpen (Square Crimp)
| Beschreibung | Anwendung |
|---|---|
| Hierbei wird der Verbinder in einer quadratischen Form verpresst. Diese Crimp-Art bietet ebenfalls eine gleichmäßige Druckverteilung und ist besonders gut geeignet für Anwendungen mit hohen elektrischen Strömen. | Vierkant-Crimpen findet häufig Anwendung in der Energietechnik und bei Hochstromverbindungen. |
Ovales Crimpen
| Beschreibung | Anwendung |
|---|---|
| Beim ovalen Crimpen wird der Verbinder in einer ovalen Form verpresst. Diese Methode bietet eine gute mechanische Festigkeit und ist besonders gut geeignet für flexible Leitungen. | Ovales Crimpen wird oft in der Elektronik- und Kommunikationsbranche verwendet. |
U-oder W-Crimpen
| Beschreibung | Anwendung |
|---|---|
| Beim U-Crimpen wird der Verbinder in einer U- bzw. W-förmigen Quetschung verpresst. Diese Crimp-Art sorgt für eine hohe mechanische Festigkeit und gute elektrische Leitfähigkeit. | U-und W-Crimpen wird häufig in der Automobilindustrie und bei der Verdrahtung von Schaltschränken eingesetzt. |
Indent-Crimpen (Eindrücken)
| Beschreibung | Anwendung |
|---|---|
| Hierbei wird der Verbinder durch mehrere Eindrückungen verpresst. Diese Methode bietet eine hohe mechanische Festigkeit und ist besonders gut geeignet für dickere Leitungen. | Indent-Crimpen wird zumeist in der Schwerindustrie und bei der Herstellung von Hochleistungskabeln verwendet. |
Rollcrimpen
| Beschreibung | Anwendung |
|---|---|
| Beim Rollcrimpen wird der Verbinder durch eine rollende Bewegung verpresst, die eine gleichmäßige Verteilung des Drucks ermöglicht. Diese Methode bietet eine sehr gleichmäßige und besonders stabile Verbindung. | Rollcrimpen wird oft in der Telekommunikations- und Datenübertragungsbranche eingesetzt. |
Insulation Displacement Crimping (IDC)
| Beschreibung | Anwendung |
|---|---|
| Beim IDC-Crimpen wird die Isolierung des Kabels durchdrungen, um eine Verbindung herzustellen, ohne die Drähte vorher abzuisolieren. Diese Methode ist schnell und effizient, da das Abisolieren entfällt. | IDC-Crimpen wird häufig in der Netzwerktechnik und bei Telefonverkabelungen verwendet. |
Welche Werkzeuge gibt es?
Für das Crimpen stehen verschiedene Werkzeuge zur Verfügung, die je nach Anwendungsbereich und Art des Crimpens variieren. Hier sind die wichtigsten Werkzeuge, die beim Crimpen von Kabeln und Verbindern zum Einsatz kommen in einer Kurzübersicht:
- Crimpzange: Handbetätigtes Werkzeug, austauschbare Matrizen für verschiedene Verbinder, ideal für kleinere Projekte und Reparaturen.
- Hydraulisches Crimpwerkzeug: Verwenden hydraulischen Druck, höhere Kraft und Präzision, geeignet für industrielle Anwendungen und dickere Kabel.
- Elektrisches Crimpwerkzeug: Motorisiertes Gerät, automatisiert den Crimpvorgang, ideal für Massenproduktion.
- Pneumatisches Crimpwerkzeug: Nutzt Druckluft, schnelles und kraftvolles Crimpen, effizient für industrielle Einsätze.
- Crimpautomat: Vollautomatische Maschine, höchste Effizienz und Präzision, für die Produktion großer Stückzahlen.
- Abisolierzange: Entfernt Isolierung von Kabeln, präzise und schnelle Handhabung, unverzichtbar in der Kabelverarbeitung.
- Crimpwerkzeug für Aderendhülsen: Speziell für Aderendhülsen, sorgt für feste und zuverlässige Verbindungen, häufig in der Elektroinstallation und in Schaltschränken verwendet.
Warum Löten die bessere Option ist!
Obwohl Crimpen eine oft genutzte und besonders effiziente Methode zur Verbindung von Kabeln und Steckverbindern ist, gibt es Situationen, in denen Löten die bessere Option ist. Hier sind einige Gründe dafür:
- Stärkere elektrische Verbindung
- Dauerhaftigkeit
- Verlässlichkeit in rauen Umgebungen
- Einfache Sichtprüfung
- Flexibilität und Anpassbarkeit
- Kosten und Verfügbarkeit
Das Löten bietet also ganz klare Vorteile. Es liefert starke, dauerhafte Verbindungen, die gegenüber Umwelteinflüssen resistent sind und eine hervorragende elektrische Leitfähigkeit bieten.
